7. Codificación

La fase de codificación de la Ingeniería del software implica el uso de un lenguaje particular de programación (en este caso C++) para llevar adelante el diseño del programa. Esta fase, como las otras, sigue ciertos principios de la disciplina de programación, denominados:

  1. Programación descendente: En la que las funciones son más o menos escritas en orden, desde las rutinas de alto nivel (general) a las rutinas de bajo nivel (específico), paralelamente al diseño descendente utilizado en la fase de diseño. La programación descendente tiene la ventaja de ser generalmente mejor para interpretar que la programación ascendente, puesto que tiende a centrarse en los detalles individuales y no abarca lo suficiente el diseño del programa.

  2. Ocupación de la información, que implica limitaciones en la “visibilidad” de las funciones y variables para aquellos módulos y funciones que necesiten la información.

  3. Nombres con significación de los objetos del programa (funciones, variables, estructuras…). Un identificador debe contener información intrínseca sobre el propósito del objeto. Por ejemplo la variable llamada masa_atomica es más descriptiva que ma ó que xj7.

  4. Control del programa, que sigue los siguientes principios:

  1. Disposición del programa, que incluye numerosos espacios en blanco y párrafos consistentes (identación de bloques de sentencias).

  2. Documentación interna, que incluye identificadores con significación (como se mencionó antes) y comentarios explicativos.

  3. Lista de datos, que incluye una lista alfabética de objetos de programa (módulos, funciones, variables, estructuras).

Los listados de los diferentes módulos que componen el código de la aplicación informática Explocal, se incorporan en los anexos del proyecto debido a su gran extensión.

Observando el código de cada módulo se puede comprobar la gran importancia que los principios: a, b, c, d, e, f, han tenido en su elaboración.

7.1 Características del entorno de desarrollo de software

Las herramientas disponibles para poder construir un aplicación, influyen notablemente en la codificación.

La utilización de uno u otro lenguaje de programación para llevar a cabo un proyecto informático es muchas veces determinante de su éxito o fracaso.

Esta es la principal razón que obliga a conocer en profundidad las características de un determinado lenguaje de programación, las bibliotecas de funciones y el entorno gráfico del compilador (o intérprete).

El contenido de todos los archivos, conteniendo el código de Explocal se muestran en los anexos del proyecto.

7.1.1 El lenguaje C

El lenguaje de programación C fue desarrollado en 1972 por Dennis Ritchie, de los laboratorios Bell. La idea principal de Ritchie era crear un lenguaje de programación de propósito general que realizara muchas de las tareas reservadas anteriormente a los lenguajes ensambladores y con el que resultara fácil de programar. Obtuvo un éxito admirable mediante la combinación de las ventajas de los lenguajes compiladores y ensambladores.

El lenguaje C permite un total control del ordenador, tanto a bajo como a alto nivel (código máquina), por lo que se puede considerar un lenguaje de alto y bajo nivel.

Su sintaxis es taquigráfica, permitiendo disminuir el número de caracteres necesario para programar cualquier código.

C incorpora, además, toda la filosofía de la programación estructurada lo que le sitúa por delante de lenguajes no estructurados (con saltos) tipo BASIC.

7.1.2 El lenguaje C++

C++ es un superconjunto de C.

El C++ que en un principio se llamó “C con clases” fue desarrollado por Bjarne Stroustrup en los laboratorios Bell de Murray Hill (Nueva Jersey) en 1980.

En 1983 se le cambió el nombre por el de C++ (que quiere decir “incremento de C”). Desde entonces ha experimentado dos revisiones de importancia (una en 1985, y otra en 1989). La versión actual de C++ es la 2.1, y es la que está implementada en el paquete de la versión 3.1 de C++ de Borland.

Una de las razones que motivaron el desarrollo de C++ fue la de permitir al programador, manejar programas de una complejidad cada vez más creciente.

Aunque C++ se puede aplicar a cualquier tipo de tarea de programación, está especialmente indicado para crear aplicaciones Windows.

Una razón de ello, es que el sistema operativo Windows está organizado de una forma orientada a objetos.

En efecto, de forma muy concreta, una ventana (window en inglés) es un objeto.

De esta manera, Borland C++ proporciona un entorno óptimo para el desarrollo de aplicaciones Windows.

Puesto que C++ es un lenguaje de programación orientado a objetos y que Windows es un sistema operativo orientado a objetos.

7.1.3 La programación orientada a objetos (OOP)

La programación orientada a objetos (o más brevemente OOP) es una nueva forma de abordar el trabajo de programación. Los enfoques de programación han cambiado drásticamente desde la invención de la computadora.

La razón principal que ha originado este cambio ha sido atender la creciente complejidad de los programas: Por ejemplo, cuando se inventaron las computadoras, la programación se hacía desde el panel de control de la computadora, donde se introducían las instrucciones de máquina binarias mediante conmutadores (toggles).

Este enfoque funcionó, siempre y cuando los programas no tuvieran más de unos cuantos centenares de instrucciones de extensión. A medida que fueron creciendo los programas, se inventó el lenguaje ensamblador, de modo que un programador pudiera hacer frente a programas cada vez más grandes y cada vez más complejos, mediante la representación simbólica de las instrucciones de máquina. A medida que siguieron creciendo los programas se introdujeron los lenguajes de alto nivel, que le proporcionan al programador mejores herramientas para manejar dicha complejidad.

El primer lenguaje de gran difusión fue indiscutiblemente el FORTRAN. Aunque el FORTRAN fue un impresionante primer paso, no se puede decir que sea un lenguaje que estimule la preparación de programas claros y fáciles de entender.

Los años sesenta vieron nacer a la programación estructurada. Este es el método que preconizan los lenguajes tales como C y Pascal. Por medio de la utilización de lenguajes estructurados, por primera vez fue posible escribir con bastante facilidad programas de complejidad moderada. No obstante, tan pronto como el proyecto alcanza un cierto tamaño, se hace incontrolable.

Llega un momento en que su complejidad excede a aquélla que puede manejar un programador aún mediante la programación estructurada.

Consideremos lo siguiente: en cada hito del desarrollo de la programación, se crearon métodos para permitir al programador trabajar con una complejidad creciente. En cada paso del camino, un nuevo enfoque tomó los mejores elementos de los métodos anteriores y avanzó hacia adelante.

En la actualidad, muchos proyectos se hallan próximos o bien en el punto mismo a partir de cual el enfoque estructurado ya no tiene validez. Para resolver este problema, se inventó la programación orientada a objetos.

La programación orientada a objetos ha tomado las mejores ideas de la programación estructurada y las ha combinado con varios conceptos nuevos y poderosos, que estimulan a contemplar la tarea de programación bajo un nuevo prisma. La programación orientada a objetos permite que un problema se pueda descomponer más fácilmente en subgrupos de partes relacionadas del mismo problema. Entonces, por medio del lenguaje, se pueden traducir estos subgrupos en unidades auto contenidas denominadas objetos.

Todos los lenguajes de programación orientada a objetos tienen tres cosas en común:

  1. Los objetos:

Es la característica individual más importante de un lenguaje de programación orientada a objetos. Expresado en términos sencillos, un objeto es un ente lógico que contiene datos e instrucciones que manipulan dichos datos. Dentro de un objeto, parte de las instrucciones y/o de los datos pueden ser privados (private) con respecto al objeto e inaccesibles a cualquier elemento que esté fuera del objeto. Otras instrucciones y/o datos pueden ser públicos (public) y por lo tanto accesibles desde otras partes de un programa.

Al hacer privados los elementos confidenciales o delicados, un objeto puede impedir que cualquier otra parte no relacionada con el programa, modifique de forma accidental o bien utilice de forma indebida dichos elementos.

El enlace de las instrucciones junto con los datos de esta manera especial se conoce como encapsulamiento.

  1. Polimorfismo:

Los lenguajes de programación orientada a objetos soportan el polimorfismo, lo que en esencia quiere decir que un mismo nombre puede ser utilizado para varios propósitos levemente distintos, pero relacionados entre sí. El polimorfismo permite que se use un nombre para especificar una clase general de acción. No obstante dependiendo del tipo de dato con el cual se esté tratando, se ejecutará una instrucción específica de la clase general.

El C++ presta soporte tanto al polimorfismo en tiempo de ejecución como en tiempo de compilación puesto que C++ es un lenguaje de compilador.

  1. Herencia:

La herencia es un proceso por medio del cual un objeto puede adquirir las propiedades de otro. Esto es importante porque permite dar soporte al concepto de clasificación. Sin el uso de las clasificaciones, cada objeto tendría que definir de forma explícita todas sus características. No obstante, cuando se necesita definir solamente aquellas cualidades que hacen que el objeto sea único dentro de su clase. El mecanismo de herencia es el que se encarga de que un objeto se pueda considerar como un caso particular de una clase más general.

7.1.4 La biblioteca de clases ObjectWindows (OWL)

C++ y Turbo C++ para Windows proporciona una biblioteca de clases llamada Object Windows que simplifica enormemente la programación para Windows.

Sin una biblioteca semejante, la codificación de aplicaciones Windows se volvería más dificultosa, e incluso frustrante, y precisaría de un proceso de programación de mayor coste.

La ventaja más sobresaliente de la biblioteca ObjectWindows es que oculta de manera efectiva muchos de los detalles de la programación para Windows, con lo cual se puede concentrar realmente en el esfuerzo en la creación de programas Windows, en vez de tener que detenerse en los numerosos e intrincados detalles que usualmente están relacionados con esta labor.

El entorno Windows es accesible mediante un interfaz controlado por medio de llamadas, que se denomina interfaz de programas de aplicación (API). Las, aproximadamente, 1000 funciones de la API efectúan todos los servicios que proporciona Windows.

Por su parte, Object Windows es una jerarquía compleja de clases que viene a encapsular porciones de la API para simplificar la creación de programas para Windows.

No obstante, Object Windows siempre utiliza en último término la API para efectuar todas sus operaciones.

Hay un subsistema de la API que se llama Interfaz de Dispositivos Gráficos (GDI); es la parte de Windows que presta soporte gráfico independiente de los dispositivos. Las funciones del GDI son las que posibilitan que una aplicación informática para Windows se pueda ejecutar en una amplia variedad de sistemas diferentes (hardware).

El éxito de la biblioteca de clases Object Windows se basa en la implementación de la programación orientada a objetos combinándola con los procesos de programación basada en eventos que constituye la filosofía subyacente bajo la programación Windows.

Es de hacer notar que: Aunque la creación de aplicaciones informáticas sofisticadas para Windows con la biblioteca OWL requiere algunos esfuerzos, programar con Object Windows es mucho más fácil (y económico) que usar el tradicional paquete SDK de Microsoft.

7.2 Codificación de los módulos

7.2.1 Archivo de proyecto (EXPLOCAL.PRJ)

El archivo de proyecto de una aplicación contiene toda la información necesaria para compilar el código ejecutable (*.EXE), información que consiste en: las opciones de compilación y enlazado, nombre de los archivos de recursos, bibliotecas precompiladas, módulos de código (*.CPP) y archivo de definición.

El entorno integrado se debe configurar para conseguir que tanto el compilador como el enlazador generen un código tipo: Windows EXE, empleando un modelo de memoria Large (grande) y con instrucciones para el procesador 80386 con procesador matemático 80387.

Los archivos que forman parte del proyecto de la aplicación informática Explocal, se relacionan en la tabla 7-1.

Tabla 7-1: Contenido del archivo de proyecto

Nombre del archivo. Descripción.
EXPLOCAL.CPP Archivo principal: Contiene el código del interfaz de usuario que incluye el archivo de cabecera con los cálculos (CALCULOS.H).
EXPLOCAL.RC Archivo de las recursos: Constituye una descripción de los elementos gráficos empleados por el interfaz de usuario.
BWCC.LIB Biblioteca precompilada: con las funciones necesarias para incorporar a los diálogos los controles al estilo Borland (BWCC).
EXPLOCAL.DEF Archivo de definición: Contiene información técnica acerca de la estructura del archivo ejecutable completo, describe características como el tamaño de la pila local y el nombre de la función gestora de mensajes.

7.2.2 Relaciones de inclusión entre los módulos principales

En la inclusión de módulos se emplea la inclusión condicional:

(#if defined…#endif) para evitar incluir el mismo código dos o más veces y ralentizar el proceso de compilación. Por esta razón cada módulo define un macro de identificación propio, cuyo nombre es casi coincidente con el del archivo (por ejemplo el macro identificador del archivo de cabecera EXPLOCAL.H es __EXPLOCAL_H).

EXPLOCAL.CPP incluye el archivo que contiene los macros empleados en el código (EXPLOCAL.H) y también el archivo con los cálculos (CALCULOS.H).

Como el cabecero CALCULOS.H necesita acceder a los macros también incluye a EXPLOCAL.H (aunque se evite la doble inclusión mediante condiciones), la razón que obliga a que la relación de inclusión se disponga de este modo es poder independizar lo más posible los dos módulos principales.

La relación entre los módulos principales se esquematiza en la figura 7-1.

Figura 7-1: Relación entre módulos

7.2.3 Utilización de los recursos

Windows define como recursos varios tipos corrientes de objetos. Los recursos comprenden elementos tales como menús, iconos, cuadros de diálogo y gráficos hechos mediante mapas de bits.

Un recurso se crea separadamente del programa, pero se añade al archivo *.EXE cuando se efectúa el enlace del programa. Los recursos están contenidos en los archivos de recursos que poseen una extensión *.RC.

Los archivos de recursos se pueden crear con cualquier editor de texto (como el editor del entorno de C++), pero lo habitual es crearlos con el programa Resource Workshop (Taller de recursos).

Los recursos se compilan con un compilador de recursos. El compilador los transforma en un archivo *.RES, que se enlaza con el programa. Los recursos de Explocal son los que incluyen la información de todos los elementos comunes diseñados en el apartado 6.3. Los elementos que constituyen los recursos de Explocal se han organizado en distintos archivos según la tabla 7-2.

Tabla 7-2: Archivos de recursos

Nombre del archivo. Descripción.
EXPLOCAL.RC Archivo principal, incluye todos los demás archivos.
MENU.RC Menú de la aplicación y teclas aceleradoras.
DISCO.ICO, APLIC.ICO, HIJAS.ICO Iconos gráficos de Explocal. Se muestran en la figura 6-3.
KFILEDIA.DLG, KSTDWND.DLG, KINPUTDIA.DLG, DIALOGOS.DLG Diálogos de acceso al disco, estándar, y de entrada de datos. Todos los diálogos se representan en las figuras desde la 6-4 a la 6-12.
EXPLOCAL.BMP Mapa de bits: Gráfico que se muestra al cargar la aplicación. Se puede ver en la figura 6-13.
VERSION.RC Descripción de la versión de Explocal.
EXPLOCAL.H Archivo que contiene los macros empleados (como los identificadores de los controles de los diálogos).

7.3 Componentes de la aplicación MDI

Una aplicación, como Explocal, que cumpla con el estándar MDI consiste en los siguientes objetos (clases):

  1. El marco visible de la ventana MDI, que contiene todos los restantes objetos MDI.

La ventana marco (VentanaMarcoMDI) es un ejemplar de la clase TMDIFrame, o de sus descendientes. Cada aplicación informática MDI tiene una ventana marco MDI.

  1. La ventana cliente invisible, realiza la gestión de trasfondo de la ventanas hijas MDI que son creadas y destruidas dinámicamente.

Esta ventana cliente MDI es un ejemplar de la clase TMDIClient. Cada aplicación MDI tiene una ventana MDI cliente.

  1. Las ventanas hijas MDI (VentanaHijaMDI) dinámicas y visibles. Una aplicación MDI crea y destruye múltiples ejemplares de las ventanas hijas MDI. Una ventana hija es un ejemplar de la clase TWindow o de sus descendientes. Estas ventanas son posicionadas, movidas, redimensionadas, maximizadas y minimizadas dentro del área definida por la ventana marco MDI. En cualquier momento (mientras exista al menos una ventana hija MDI), tendremos solamente una ventana hija activa.

Cuando se maximiza una ventana hija MDI, ésta ocupa el área definida por la ventana marco MDI.

También cuando se minimiza (o se transforma en un icono) una ventana hija MDI, el icono correspondiente a esta ventana aparece en la parte inferior de la ventana marco MDI.

7.4 Jerarquía de clases del interfaz de usuario

La filosofía de la programación orientada a objetos obliga a encapsular todos los datos (junto con las funciones que manejan esos datos) en objetos.

La programación en Windows basada en objetos aconseja identificar las ventanas (principales, marco MDI, hijas MDI, cuadros de diálogo, controles…) y los objetos (clases).

La definición de las clases se realiza mediante un proceso de herencia a partir de las clases de la biblioteca Object Windows.

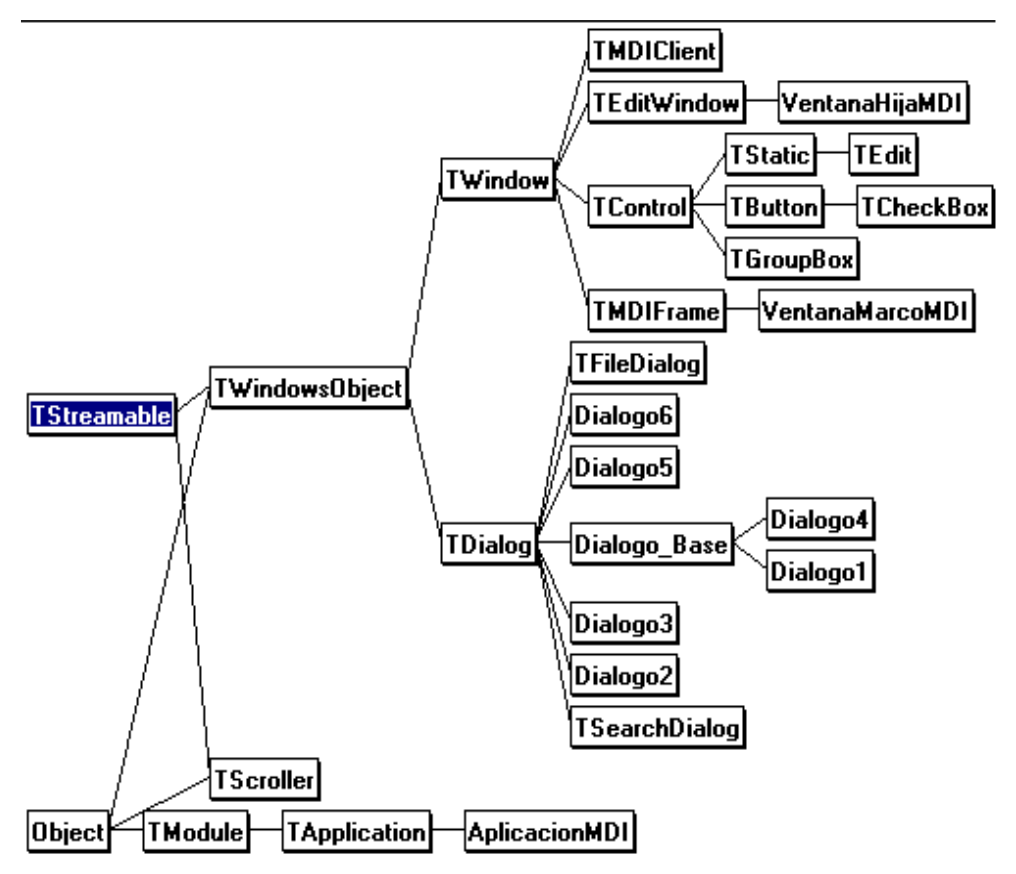

La relación o jerarquía entre las clases se representa en la figura 7-2.

Figura 7-2: Jerarquía de clases del interfaz de usuario MDI

A las clases de la figura 7-2 hay que añadir la clase Explosivo definida en el módulo CALCULOS.H e independiente de la jerarquía de las otras clases.

El propósito de todas las clases definidas por Explocal se tiene en cuenta en la tabla 7-3.

Tabla 7-3: Propósito de las clases definidas para Explocal

Nombre de la clase Descendiente de Propósito
VentanaHijaMDI TEditWindow Constituye una con un editor de texto, que incluye todas las funciones necesarias para manejar el texto y los datos de un explosivo, así como la impresión de los resultados por impresora o pantalla. Además se encarga de responder a todas las funciones del menú relativas a la ventana hija activa.
VentanaMarcoMDI TMDIFrame Realiza el manejo de las funciones del menú y de las ventanas hijas, es la ventana principal de la aplicación. Es de hacer notar que la gestión de trasfondo de la aplicación la realiza la clase TMDIClient con la que la ventana marco intercambia información.
Dialogo_Base TDialog Diálogo que incorpora las funciones del manejo de los datos del archivo de reactivos: REACTIVO.DAT.
Dialogo1 Dialogo_Base Añade las funciones y los controles para introducir la composición cualitativa de la mezcla.
Dialogo2 TDialog Añade las funciones y los controles para introducir la composición cuantitativa de la mezcla: El porcentaje en peso de cada reactivo.
Dialogo3 TDialog Añade las funciones y los controles para introducir los datos adicionales: densidad inicial y nombre de la mezcla.
Dialogo4 Dialogo_Base Modifica la lista de reactivos.
Dialogo5 TDialog Introduce los datos de un nuevo reactivo.
Dialogo6 TDialog Preferencias, accede al archivo EXPLOCAL.INI.
AplicacionMDI TApplication Clase principal de la aplicación, se encarga de manejar el resto de las clases y de acceder a la biblioteca de enlace dinámico con los controles al estilo Borland (BWCC.DLL).
